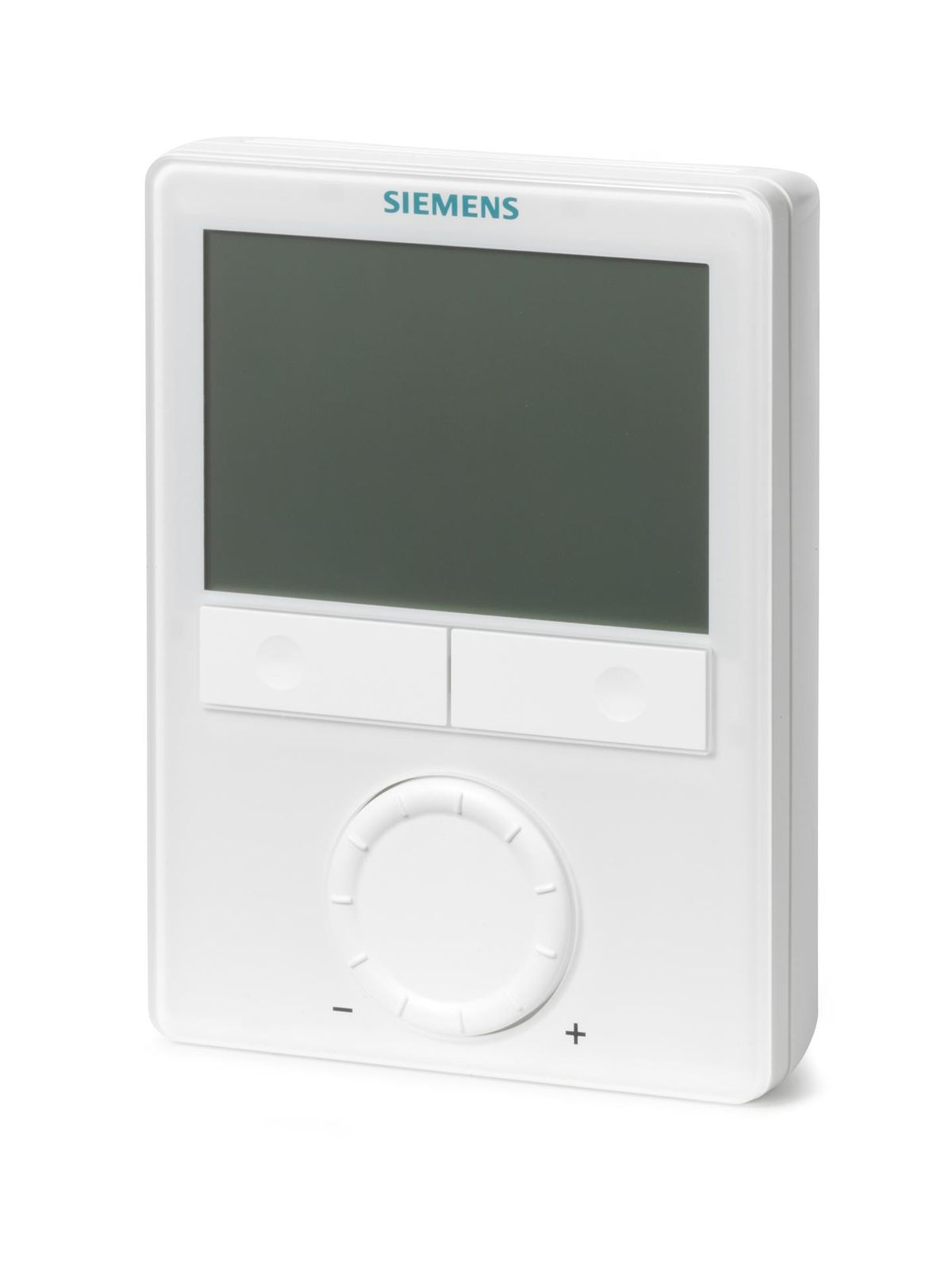

RDG100
Комнатный термостат для фэнкойлов и универсальных приложений ОВК‚ AC 230 В

Вентилятор: 1-скоростной, 3-скоростной
Потребляемая мощность: 8 ВА / 1 Вт, 1 Вт
Класс защиты: IP30
Диапазон задания уставки: 5…40 °C
Дифференциал переключения: Нагрев: 0,5…6 K Охлаждение: 0,5…6 K
Колич. аналоговых входов: 2
Релейные выходы: Вентилятор: 1- или 3-скоростной
Колич. дискретных выходов: 3
Дискретный выход, ток коммутируемой цепи: AC 230 В, 5 (4) A
Способ монтажа: Монтаж на стену винтами
Размеры (Ш х В х Г): 93 x 128 x 30.8 мм
Колич. дискретных входов: 1
Тиристорный выход: Клапан, эл. нагреватель , 2-позиционный, ШИМ, 3-точечный
Колич. тиристорных выходов: 3
Тиристорный выход, переключающее напряжени: AC 230 В
Тиристорный выход, ток переключения: Макс. 1 A
Применение: 2-трубный фэнкойл, 2-труб. фэнкойл + Эл. нагр., 4-трубный фэнкойл, 2-pipe Fan Coil + RAD, 2-pipe / 2-stage, Теплый пол, Теплые полы / Холодные потолки
Монтаж: Настенный монтаж
Переключение режимов нагрев/охлаждение: Вручную, Автоматическое
Функция вентиляции: Вручную, Автоматическое
Выходной сигнал нагревa: 3-точечное регулирование, PWM, Вкл./Выкл.
Выходной сигнал охлаждения: 3-точечное регулирование, PWM, Вкл./Выкл.
Вход: Многофункциональный
Интерфейс пользователя: Регулирующая головка, ЖК-дисплей
Временная программа: Нет
Выход: Вкл./Выкл., 3-точечное регулирование, PWM
Рабочее напряжение: AC 230 В

Описание
Документы

Режимы работы: Комфорт, Экономия и Защита
Управляющие выходы: 2-точечные, 3-точечные или ШИМ
Автоматическое или ручное управление скоростью вентилятора
3 мультифункциональных входа для ключ-карты, внешней комнатной температуры / температуры обратного воздуха (QAH11.1, QAA32), переключения нагрев / охлаждения, оконного контакта вкл/выкл, монитора точки росы, включения электронагревателя, аварийного контакта
Автоматическое или ручное переключение нагрев / охлаждение
Настраиваемые параметры управления и запуска
Минимальное и максимальное ограничение уставки
Подсветка дисплея

Приложения:
