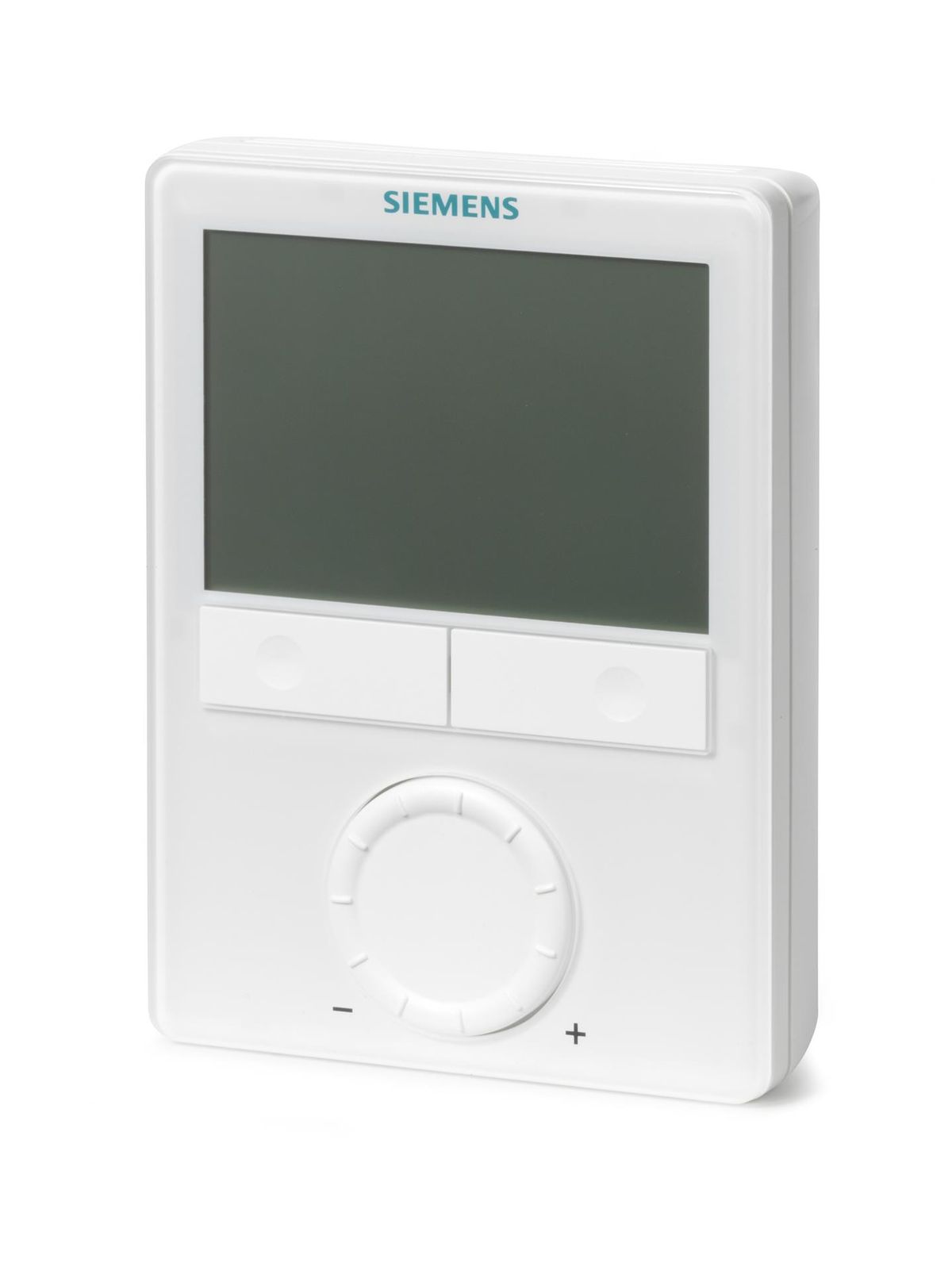

RDG400
Комнатный термостат‚ AC 24 В‚ VAV системы отопление и охлаждение
- Выход: Вкл./Выкл., 3-точечное регулирование, PWM
- Потребляемая мощность: 2 ВА
- Класс защиты: IP30
- Диапазон задания уставки: 5…40 °C
- Дифференциал переключения: Отопление: 0.5…6 K Охлаждение: 0.5…6 K
- Колич. аналоговых входов: 2
- Способ монтажа: Монтаж на стену винтами
- Размеры (Ш х В х Г): 93 x 128 x 30.8 мм
- Колич. дискретных входов: 1
- Тиристорный выход: 2-позиционное, ШИМ, 3-точечное , 2-позиционный, PWM, 3-точечный
- Колич. тиристорных выходов: 1
- Тиристорный выход, переключающее напряжени: AC 24 В
- Тиристорный выход, ток переключения: Макс. 1 A
- Аналоговые выходы: ривод VAV, электронагреватель, клапан
- Колич. аналоговых выходов: 1
- Аналоговый выход, сигнальный: DC 0...10 V
- Аналоговый выход, ток: макс. ±1 мA
- Применение: Перем. расход возд. + Регистр нагр./охлажд., Переменный расход воздуха, Перем. расход возд. + Эл. нагр., Перем. расход возд. + Pадиатор
- Монтаж: Настенный монтаж
- Переключение режимов нагрев/охлаждение: Вручную, Автоматическое
- Функция вентиляции: Нет
- Выходной сигнал нагревa: DC 0...10 V, 3-точечное регулирование
- Выходной сигнал охлаждения: 3-точечное регулирование, DC 0...10 V, PWM, Вкл./Выкл.
- Вход: Многофункциональный
- Интерфейс пользователя: Регулирующая головка, ЖК-дисплей
- Временная программа: Нет
- Рабочее напряжение: AC 24 В
- Описание
- Документы
- Модулирующее управление PI
- Управление по температуре в комнате или на вытяжке
- Выход на привод DC 0…10 V и дополнительный выход ВКЛ/ВЫКЛ, ШИМ или 3-позицион.
- Автоматическое или ручное переключение отопление/охлаждение
- Режимы работы: Комфорт, Эконом, и Защита
- 3 мультифункциональных входа карточного считывателя, внешнего датчика, и т.д.
- Выбор настроечных и управляющих параметров
- Мин. и макс. ограничения уставки
- Настраиваемое мин. и макс. ограничения сигнала воздушного потока DC 0…10 V
- Инверсия выходного сигнала (опционально)
- Дисплей с подсветкой
